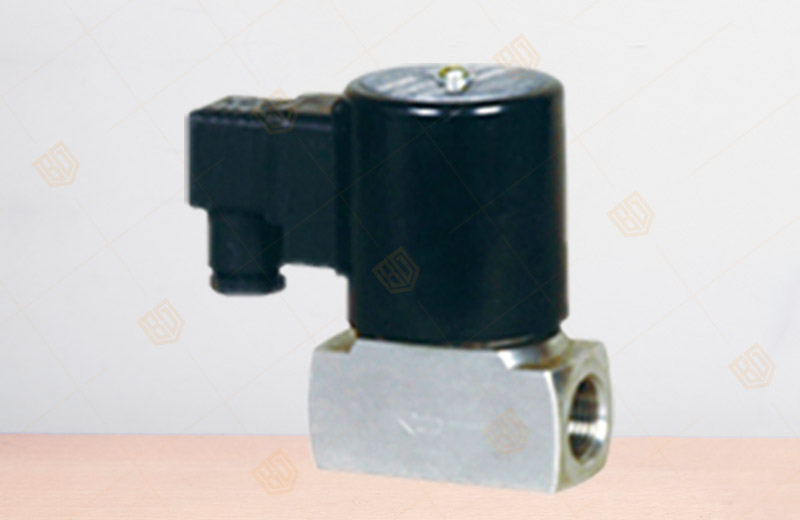

J011SA不銹鋼電磁閥

產品概況

產品型號：J011SA
公稱通徑：DN3~25mm
公稱壓力：PN0.6~1.0MPa
環境溫度：-40~+60℃
工作介質：蒸汽、空氣、水、油（粘度≤4°E）

J011SA不銹鋼電磁閥產品詳情

一、J011SA不銹鋼電磁閥的產品用途

百鋼閥門集團生產銷售的JO11SA不銹鋼電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其他各工業部門的管路裝置中，完成系統中氣體、蒸汽、液體、油類（粘度≤4°E）等各種介質的自動控制，實現節能和程序控制自動化。

J011SA不銹鋼電磁閥主要技術參數

公稱通徑	3	4	5	6	8	10	15	20	25
公稱壓力（MPa）	0.6	1.0
工作壓差（MPa）	0~0.6	0.01~1.0
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
功耗	36VA
防爆標志	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
介質溫度℃	≤155
環境溫度	-40~+60℃
工作介質	蒸汽、空氣、水、油（粘度≤4°E）

二、J011SA不銹鋼電磁閥的工作原理

J011SA3~8型不銹鋼電磁閥是利用電磁力直接工作的直動式閥門。J011SA10~25型電磁閥是利用電磁力與介質壓力差工作的先導式閥門。

常閉電磁閥工作原理，在未接受到電信號時，電磁閥呈關閉狀態。當電磁線圈通電后產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥口開啟（直動式則直接開啟主閥口）此時主鐵芯上腔的壓力通過副閥口卸荷，由于壓力差的作用，使主閥芯向上運動，達到主閥口開啟的目的，使介質流通。當電磁閥斷電后磁場消失、動鐵芯在彈簧力的作用下復位，將副閥口關閉（直動式則直接關閉主閥口），此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在壓力差的作用下，使主閥芯復位將主閥口關閉，介質斷流。

常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電信號進入線圈時，活動鐵芯受電磁力作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。

注：閥體材料有2Cr13與1Cr18Ni9Ti，特殊材料請在訂貨時注明。

三、J011SA不銹鋼電磁閥的外形及連接尺寸

公稱通徑 DN	接管尺寸 G	外形尺寸
L	H1	H2	φ
3	1/2	70	17	82	56
4	1/2	70	17	82	56
5	1/2	70	17	82	56
6	1/2	70	17	82	56
8	1/2	70	17	82	56
10	1/2	70	17	82	56
15	1/2	70	17	82	56
20	3/4	70	17	82	56
25	1	90	23	95	56
