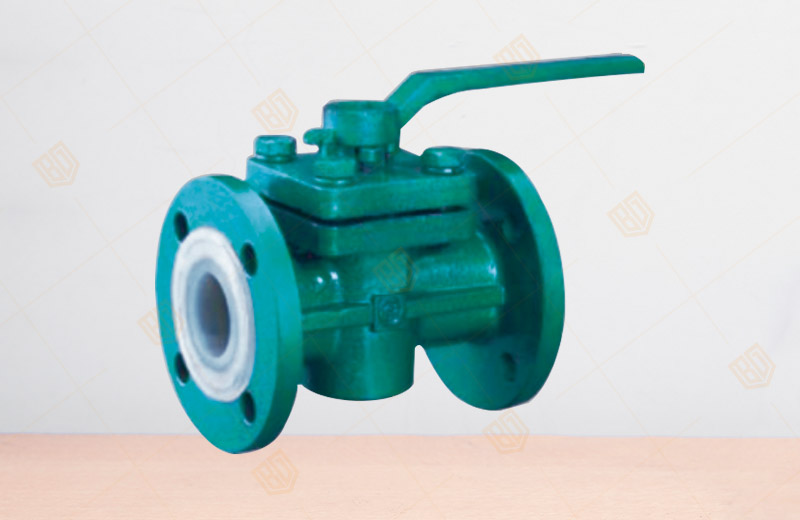

X43F襯氟旋塞閥
產品概況
產品型號：X43F
公稱通徑：DN15~500mm
壓力等級：全襯：PN0.6、1.0、1.6 半襯：1.0 1.6 2.5 4.0MPa
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12240
結構長度：GB12221
法蘭連接尺寸：JB78 JB79 GB HG SH
X43F襯氟旋塞閥產品用途
百鋼閥門集團生產銷售的X43F襯氟旋塞閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
X43F襯氟旋塞閥閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
X43F襯氟旋塞閥主要零件材料
閥體：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里：氟塑料 塞子：碳鋼、不銹鋼 手柄：碳鋼 蝸輪裝置：組合件
X43F襯氟旋塞閥部件列表
1、閥體、2、閥蓋3、塞子4、蝸輪裝置1、閥體、2、閥蓋3、閥體襯里4、塞子5、手柄
X43F襯氟旋塞閥主要外形尺寸
| 公稱通徑 | L | D | D1 | D2 | n-Фd | ||||||||||||||||||
|
DN |
NPS |
0.6 1.0 1.6 2.5 4.0 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
|
15 |
1/2 |
130 |
140 |
80 |
95 |
95 |
95 |
95 |
55 |
65 |
65 |
65 |
65 |
40 |
45 |
45 |
45 |
46 |
4-12 |
4-14 |
4-14 |
4-14 |
4-14 |
|
20 |
3/4 |
130 |
152 |
90 |
105 |
105 |
105 |
105 |
65 |
75 |
75 |
75 |
75 |
50 |
55 |
55 |
55 |
56 |
4-12 |
4-14 |
4-14 |
4-14 |
4-14 |
|
25 |
1 |
140 |
165 |
100 |
115 |
115 |
115 |
115 |
75 |
85 |
85 |
85 |
85 |
60 |
65 |
65 |
65 |
65 |
4-12 |
4-14 |
4-14 |
4-14 |
4-14 |
|
32 |
11/4 |
165 |
178 |
120 |
135 |
135 |
135 |
140 |
90 |
100 |
100 |
100 |
100 |
70 |
788 |
788 |
788 |
76 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
|
40 |
11/2 |
165 |
190 |
130 |
145 |
145 |
145 |
150 |
100 |
110 |
110 |
110 |
110 |
80 |
85 |
85 |
85 |
84 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
|
50 |
2 |
203 |
216 |
140 |
160 |
160 |
160 |
165 |
110 |
125 |
125 |
125 |
125 |
90 |
100 |
100 |
100 |
99 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
|
65 |
21/2 |
222 |
241 |
160 |
180 |
180 |
180 |
185 |
130 |
145 |
145 |
145 |
145 |
110 |
120 |
120 |
120 |
118 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
|
80 |
3 |
241 |
283 |
185 |
195 |
195 |
195 |
200 |
150 |
160 |
160 |
160 |
160 |
125 |
135 |
135 |
135 |
132 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
|
100 |
4 |
305 |
305 |
205 |
215 |
215 |
230 |
235 |
170 |
180 |
180 |
190 |
190 |
145 |
155 |
155 |
160 |
156 |
4-18 |
8-18 |
8-18 |
8-23 |
8-22 |
|
125 |
5 |
356 |
281 |
235 |
245 |
245 |
270 |
270 |
200 |
210 |
210 |
220 |
220 |
175 |
185 |
185 |
188 |
184 |
8-18 |
8-18 |
8-18 |
8-25 |
8-26 |
|
150 |
6 |
394 |
403 |
260 |
280 |
280 |
300 |
300 |
225 |
240 |
240 |
250 |
250 |
200 |
210 |
210 |
218 |
211 |
8-18 |
8-23 |
8-23 |
8-25 |
8-26 |
|
200 |
8 |
457 |
419 |
315 |
335 |
335 |
360 |
375 |
280 |
295 |
295 |
310 |
320 |
255 |
265 |
265 |
278 |
284 |
8-18 |
8-23 |
12-23 |
12-25 |
12-30 |
|
250 |
10 |
533 |
457 |
370 |
390 |
405 |
425 |
450 |
335 |
350 |
355 |
370 |
385 |
310 |
320 |
320 |
332 |
315 |
12-18 |
12-23 |
12-25 |
12-30 |
12-33 |
|
300 |
12 |
610 |
502 |
435 |
440 |
460 |
485 |
515 |
395 |
400 |
410 |
430 |
450 |
362 |
368 |
375 |
390 |
409 |
12-23 |
12-23 |
12-25 |
16-30 |
16-33 |
|
350 |
14 |
686 |
762 |
485 |
500 |
520 |
550 |
580 |
445 |
460 |
470 |
490 |
510 |
412 |
428 |
435 |
448 |
465 |
12-23 |
16-23 |
16-25 |
16-34 |
16-360 |
|
400 |
16 |
762 |
|
535 |
565 |
580 |
|
|
495 |
515 |
525 |
|
|
462 |
482 |
485 |
|
|
16-23 |
16-25 |
16-30 |
|
|
|
450 |
18 |
864 |
|
590 |
|
|
|
|
550 |
|
|
|
|
518 |
|
|
|
|
16-23 |
|
|
|
|
|
500 |
20 |
914 |
|
640 |
|
|
|
|
600 |
|
|
|
|
568 |
|
|
|
|
16-23 |
|
|
|
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的X43F襯氟旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
